Filtragem e limitação de corrente
Indutância nominal isolada não garante desempenho no seu circuito
Um indutor ou reator especificado só pelo valor nominal, sem considerar a faixa real de operação do circuito, é uma causa comum de retrabalho. O componente atende a folha de dados e ainda assim não filtra o harmônico esperado, ou não limita a corrente de partida como o projeto previa.
- São José dos Pinhais · PR
- ISO 9001 certificada pela RINA
- Projeto sob medida
O que um indutor faz no circuito
O indutor é um componente passivo que armazena energia na forma de campo magnético. Construtivamente é um fio condutor enrolado em torno de um núcleo, e a grandeza que o descreve é a indutância, medida em henry (H): quanto maior a indutância, maior a oposição que o componente oferece à variação da corrente elétrica.
O princípio é o mesmo da lei de Faraday. Quando a corrente circula pelo indutor, cria um campo magnético em torno do fio. Se essa corrente aumenta ou diminui, a variação do campo induz uma força eletromotriz que, pela lei de Lenz, se opõe justamente à mudança que a originou. É daí que vem a função prática do componente: amenizar picos de corrente.
Indutância pela faixa de operação, não pelo valor nominal isolado
Dois indutores com a mesma indutância nominal podem se comportar de forma completamente diferente dentro do circuito real, porque a indutância varia com a corrente e com a frequência de operação. Um componente dimensionado apenas para o valor de catálogo pode saturar, aquecer acima do previsto ou perder eficácia de filtragem exatamente na faixa em que o projeto mais precisa dele.
Especificar a partir da faixa real de operação é o que garante que o indutor ou reator entregue o desempenho projetado depois de instalado, e não apenas na folha de dados.
Especificação correta não é burocracia. É a diferença entre um projeto que funciona e um que gera retrabalho.
Toroid do Brasil
Onde o indutor aparece no projeto
O mesmo princípio atende funções bem diferentes dentro de um projeto eletrônico, e é por isso que a especificação começa pela função e não pelo componente:
- Fontes de alimentação. O indutor ajuda o restante do circuito a controlar e transformar a tensão de forma eficiente.
- Filtros de alimentação e de sinal. Elimina frequências indesejadas e suaviza as tensões que chegam ao equipamento.
- Conversores de energia e fontes DC-DC. Participa diretamente da conversão e do controle de energia.
- Choke de filtro. Bloqueia interferência eletromagnética e ruído conduzido, que é a função por trás do nome desta página.
- Circuitos de ressonância e de RF. Sustenta sistemas de rádio e comunicação e o controle de sinais de alta frequência.
- Eletrônicos de consumo. Televisores, computadores e carregadores de bateria, onde o componente costuma ser especificado por volume.
Filtragem de harmônicos: o indutor depende da frequência que precisa atenuar
Um indutor de filtragem atua sobre uma faixa de frequência específica do sistema. Dimensionar esse componente exige saber qual harmônico o projeto precisa atenuar e qual o nível de corrente envolvido, e essa informação não aparece em um valor nominal de indutância isolado.
Sem esse dado, o resultado usual é um componente que reduz a distorção medida em bancada e decepciona no ponto real de instalação, onde o espectro de corrente é outro.
Modo comum e modo diferencial: dois modos de filtragem
Definida a faixa de frequência, falta definir o modo de operação. São dois problemas distintos, e o componente que resolve um não resolve o outro.
O indutor em modo comum filtra interferência que afeta os dois condutores do circuito de maneira semelhante. É eficaz contra sinais indesejados de alta frequência, aqueles que prejudicam equipamento eletrônico sensível, e por isso aparece em fontes de alimentação, circuitos de comunicação e dispositivos de controle de ruído. Ele permite a passagem da corrente útil enquanto bloqueia a interferência.
O indutor em modo diferencial atua sobre sinais que apresentam diferença entre os dois condutores, com correntes fluindo em direções opostas. É o que se usa quando a separação de sinais precisa ser preservada, como em comunicação digital e em sistemas de áudio: atenua o ruído e a distorção do sinal diferencial, deixando passar só o que interessa.
Limitação de corrente de partida e de curto-circuito: o papel do reator
Um reator de limitação protege o restante do sistema no momento mais crítico: partida de motor ou falta no circuito. O dimensionamento correto passa por conhecer a corrente de partida esperada, a corrente de curto-circuito prevista e o tempo que a proteção do sistema leva para atuar.
É a combinação desses três dados, e não a indutância sozinha, que define se o reator segura a corrente pelo tempo necessário sem saturar.
Escolha do núcleo: cada construção atende necessidades diferentes
O núcleo toroidal concentra o campo magnético e ocupa menos volume para a mesma faixa de trabalho, o que ajuda quando há restrição de espaço ou sensibilidade a interferência eletromagnética no entorno. Outras construções seguem adequadas quando o custo por unidade pesa mais, ou quando o projeto já está validado em torno delas.
Em indutores, três características do formato toroidal costumam pesar na decisão: a geometria minimiza a perda de energia no núcleo, minimiza o campo magnético externo e com ele a interferência eletromagnética emitida, e mantém o comportamento estável em condições variadas de operação. São características, não um veredito.
Cada tecnologia atende necessidades diferentes. A decisão é sempre sobre qual delas gera mais valor para os objetivos deste projeto, e ela vem depois de conhecer a faixa de operação, nunca antes.

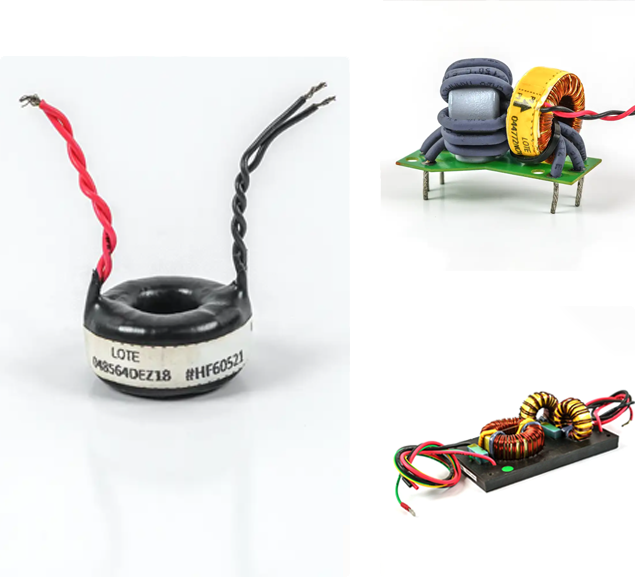

Quando o núcleo toroidal é a escolha certa, ele é fabricado internamente, com diâmetro externo de 15 mm a 350 mm, e o isolamento e o enrolamento também acontecem sob o mesmo teto, sem depender de fornecedor externo em nenhuma dessas etapas.
Cuidados de aplicação
Indutor é componente seguro, mas depende de ser aplicado dentro do que foi projetado. Três condições explicam a maior parte das falhas que chegam até a nossa engenharia:
- Sobrecarga de corrente. Operar acima da corrente nominal aquece o componente além do previsto e degrada o enrolamento antes do fim do ciclo de vida do projeto.
- Saturação do núcleo. Passado o ponto de saturação, a indutância efetiva despenca e o indutor deixa de filtrar ou de limitar como o projeto previa, mesmo estando fisicamente intacto.
- Interferência magnética excessiva. Campo externo elevado, próprio ou do entorno, compromete o desempenho do indutor e dos componentes vizinhos.
As três são evitáveis na especificação, e é por isso que a faixa real de operação do circuito pesa mais do que o valor nominal de catálogo.
Antes da cotação
Como especificar um indutor ou reator
Este conjunto de informações é o que separa uma especificação sob medida de um componente de catálogo escolhido pelo valor nominal. É também o que evita o retrabalho de uma peça que atende a folha de dados e não resolve o problema do circuito.
- Indutância alvo (H) e tolerância aceitável dentro da faixa de operação
- Corrente elétrica nominal (A) e faixa real de corrente do circuito
- Frequência nominal (Hz) e faixa de frequência que precisa ser atenuada
- Aplicação: filtragem de harmônicos, limitação de corrente, ou ambas
- Modo de filtragem, quando aplicável: modo comum ou modo diferencial
- Corrente de partida ou de curto-circuito prevista, quando aplicável
- Espaço físico disponível para instalação
- Ambiente de instalação: padrão, industrial ou externo
Perguntas que aparecem nesta especificação
O que é indutância e em que unidade ela é medida?
Indutância é a medida da oposição que um indutor oferece à variação da corrente elétrica que passa por ele. A unidade é o henry (H). Na prática, é o parâmetro que descreve o quanto aquele componente consegue amenizar picos de corrente no circuito.
Por que a indutância nominal não basta para especificar um indutor?
Porque a indutância varia com a corrente e com a frequência de operação. Dois indutores com o mesmo valor nominal podem se comportar de forma diferente no circuito real, e um deles pode saturar justamente na faixa em que o projeto precisa dele.
O que é um choke de filtro?
É um indutor aplicado para bloquear interferência eletromagnética e ruído em uma faixa de frequência, deixando passar o sinal ou a corrente de interesse. Aparece com frequência em fontes de alimentação e em entradas de equipamento sensível a ruído conduzido.
Qual a diferença entre indutor de modo comum e de modo diferencial?
O indutor de modo comum filtra ruído que afeta os dois condutores do circuito de maneira semelhante, o que é típico de interferência de alta frequência. O de modo diferencial atua sobre sinais que apresentam diferença entre os dois condutores, com correntes fluindo em direções opostas. São problemas distintos, e o modo de filtragem precisa ser definido junto com a indutância.
Qual a diferença entre indutor de filtragem e reator de limitação de corrente?
O indutor de filtragem atua sobre uma faixa de frequência específica para atenuar harmônicos. O reator de limitação atua sobre a amplitude da corrente em partida de motor ou em falta, protegendo o restante do sistema até a proteção operar.
Por que o formato toroidal é usado em indutores?
O formato toroidal concentra o campo magnético no núcleo, o que reduz a perda de energia, minimiza o campo externo e com ele a interferência eletromagnética, e mantém o comportamento estável em diferentes condições de operação. Ainda assim, cada construção atende necessidades diferentes, e a escolha depende da restrição do projeto.
Descreva o circuito, não o componente
Se você ainda não tem a indutância alvo fechada, isso não impede a conversa. Descrever a faixa de corrente, a frequência e o que precisa ser atenuado ou limitado já é suficiente para o nosso time propor um dimensionamento e discutir alternativas.
Orçamento técnico
Envie a especificação, ou só a restrição do painel. O nosso time responde com o dimensionamento.
Tensão, corrente, espaço disponível e norma aplicável. Se algum dado ainda não existe, a equipe ajuda a fechar.
