Medição, proteção e automação
O transformador de corrente errado vira ruído, aquecimento e retrabalho no painel
Um transformador de corrente mal especificado não avisa antes de falhar. Ele aparece como ruído elétrico que ninguém consegue rastrear, como aquecimento acima do esperado dentro do painel, ou como um projeto que não fecha porque não há espaço para o modelo de catálogo. A pergunta certa não é qual modelo comprar. É qual especificação a sua aplicação exige.
- São José dos Pinhais · PR
- Projetado conforme ABNT NBR6856
- Fabricação nacional sob medida
O que um transformador de corrente resolve no seu circuito
Um transformador de corrente reduz uma corrente elevada, difícil e perigosa de medir diretamente, para um sinal secundário proporcional que instrumentos de medição, proteção e automação conseguem interpretar com segurança. A isolação galvânica entre o circuito de potência e o circuito de controle não é um detalhe de construção: é a camada de segurança que protege o operador e a instrumentação a jusante.
O princípio é a indução eletromagnética descrita pela lei de Faraday: a corrente que circula no primário cria no núcleo ferromagnético um campo proporcional a ela, e esse campo induz no secundário uma corrente definida pela relação de transformação. Em um TC 100/5 A, a relação é 20, ou seja, o valor lido no secundário precisa ser multiplicado por 20 para representar a corrente real do circuito.
A dúvida que chega até a nossa engenharia quase nunca é qual TC comprar. É qual TC resolve o problema real: ruído que satura o sinal, aquecimento acima do projetado, ou um painel desenhado sem espaço de sobra para o transformador.
TC de medição ou TC de proteção: a aplicação decide tudo
Um TC de medição precisa manter exatidão dentro de uma faixa estreita em condição normal de operação. É o que garante que a leitura de energia, potência ou corrente reflita o que realmente circula no sistema. Um TC de proteção precisa de outra coisa: comportamento previsível em condição de falta, incluindo corrente de curto-circuito muito acima da nominal, para que o relé atue no tempo certo.
Tratar os dois como o mesmo produto é uma causa comum de retrabalho. Um TC dimensionado apenas para medição pode saturar exatamente no momento em que a proteção mais precisa de um sinal confiável. A especificação correta parte da aplicação, não do que está em estoque.
A diferença aparece também no tempo de resposta. O TC de proteção precisa de atuação praticamente instantânea, porque alimenta um relé que decide abrir o circuito em condição de falta. O TC de medição trabalha no outro extremo: prioriza leitura precisa e estável para monitoramento e análise do sistema elétrico, em regime normal.
A ABNT NBR6856 é a norma que rege transformadores de corrente no Brasil e classifica o TC exatamente nessas duas categorias, medição e proteção. É a referência usada em toda a linha de TCs da Toroid, da classe de exatidão ao comportamento em sobrecorrente.
Classe de exatidão: o número que decide se a sua medição é confiável
A classe de exatidão expressa o erro máximo admissível entre a corrente real do circuito e a corrente indicada pelo TC, dentro da faixa de operação especificada. Na linha Toroid a precisão parte de 0,3%, o suficiente para medição de faturamento e para malhas de proteção que não toleram erro de leitura acima do previsto em projeto.
Para quem especifica, esse número se traduz em confiabilidade de dado de campo sem ajuste posterior: menos retrabalho de calibração, menos contestação de faturamento de energia, menos risco de uma decisão de proteção tomada sobre leitura errada.
Saturação e proteção: como evitar leitura errada no curto-circuito
Corrente de curto-circuito é o cenário em que um TC mal dimensionado falha sem avisar. O núcleo satura, o sinal secundário deixa de ser proporcional à corrente real, e o relé de proteção pode não atuar no tempo certo, ou atuar quando não deveria.
Saturação é o limite acima do qual o instrumento deixa de sustentar suas características elétricas originais. Passado esse ponto, a corrente do secundário não reproduz mais fielmente a corrente do primário, a exatidão declarada em projeto deixa de valer e o TC precisa ser substituído. Não é um desvio que se corrige na calibração.
A robustez elétrica frente a curto-circuito, tratada na ABNT NBR5356-5, entra no dimensionamento de um TC de proteção ao lado da classe de exatidão e do fator de sobrecorrente. Em automação industrial e integração de sistemas isso pesa mais do que qualquer folha de especificação isolada: um projeto de proteção é tão confiável quanto o elo mais fraco da cadeia de medição.
Especificação correta não é burocracia. É a diferença entre um projeto que funciona e um que gera retrabalho.
Toroid do Brasil
Nunca deixe o secundário do TC aberto
Com o TC já instalado, o secundário nunca deve ficar aberto. Sem carga conectada para consumir a energia induzida pelo fluxo magnético no núcleo, a tensão no secundário sobe muito acima do previsto, e três coisas passam a ser possíveis ao mesmo tempo:
- Tensão elevada. A tensão induzida sem carga pode gerar arco elétrico interno, superaquecimento e falha de isolação, comprometendo o transformador e gerando custo de reparo ou de substituição.
- Perda de precisão na medição. Com o secundário aberto, a corrente proporcional deixa de poder ser medida ou monitorada corretamente, o que propaga erro para os sistemas de proteção e controle que dependem dessa leitura.
- Risco à segurança pessoal. Tensão elevada e falha estrutural no transformador expõem quem opera e quem faz manutenção a choque elétrico grave.
A regra prática é simples: o secundário de um transformador de corrente fica sempre conectado a uma carga nominal apropriada. É o que preserva o equipamento, a exatidão da medição e a segurança de quem trabalha no painel.
Tipos construtivos de transformador de corrente
Antes de falar de faixa e de exatidão, vale separar as construções. O tipo construtivo define como o TC é inserido no circuito e, por consequência, quanta precisão ele consegue entregar e quanta intervenção a instalação exige.

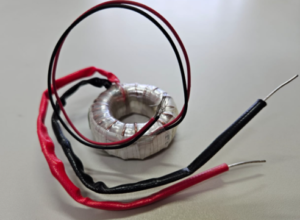

- Janela. Núcleo toroidal atravessado pelo próprio condutor do circuito. Como o núcleo não tem nenhum corte, é a construção de menor erro de medição. Em compensação, a instalação exige intervenção no sistema para passar o condutor pela janela.
- Bipartido. Núcleo dividido em duas partes que se fecham em torno do condutor, o que torna a instalação e a manutenção bem menos invasivas. Os dois cortes no núcleo custam precisão em relação ao tipo janela.
- Barra. O primário é uma barra condutora, de material de alta condutividade e baixa resistividade para minimizar perdas, e o secundário gera o sinal proporcional à corrente que passa por ela. Construção usada em medição de correntes elevadas.
- Bucha. Encapsulado em resina ou em isolante robusto, aplicado em equipamento de alta tensão como disjuntores e transformadores de força, onde a própria bucha isolante precisa suportar o nível de tensão do sistema.
- Enrolado. Primário e secundário bobinados, ligados em série com o circuito a ser medido. Exige abertura do circuito para inserção, então é a construção mais invasiva, e por isso costuma ser aplicada em correntes menores.

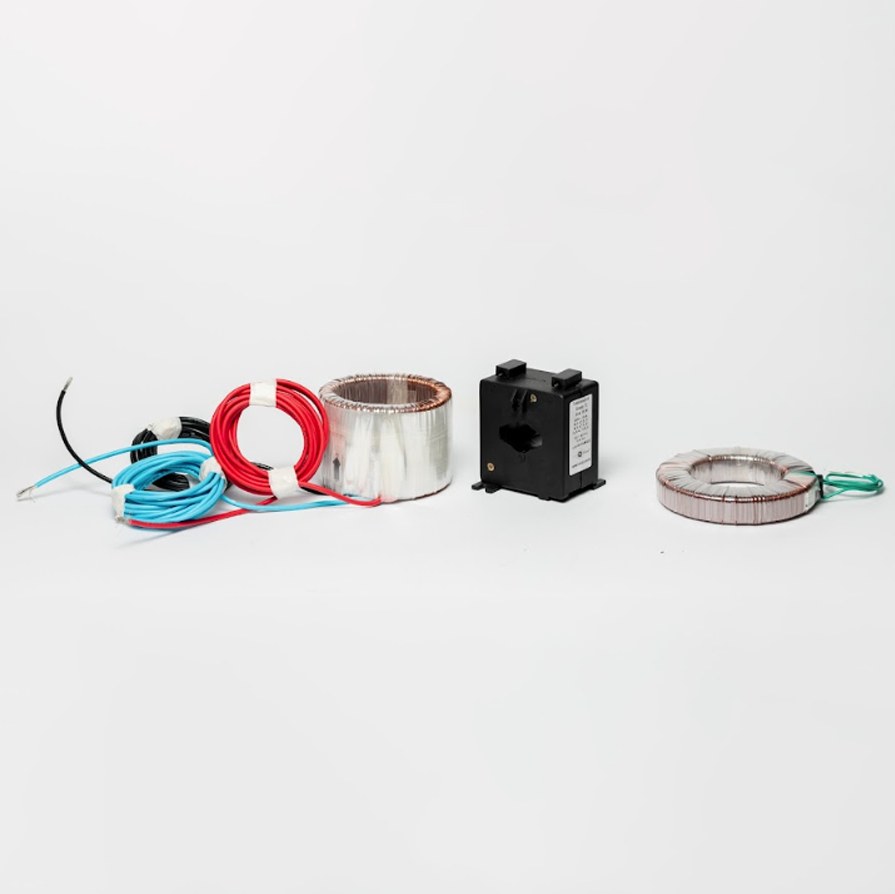

A linha Toroid é construída em torno das construções janela e bipartida, com ou sem encapsulamento em resina, dentro da classe de tensão de até 1,5 kV. As demais entram aqui como referência de especificação. Se o seu projeto pede outra construção, vale descrever a aplicação para o nosso time avaliar.
TC compacto para painel
Pouco espaço no painel não deveria comprometer o desempenho do sistema. O TC compacto da Toroid foi desenvolvido para caber em quadro elétrico com espaço já definido pelo projeto, sem obrigar o projetista a redesenhar o painel para acomodar o transformador.
O diâmetro interno de 5 mm a 350 mm cobre desde condutores individuais até barramentos de maior seção. Isso permite manter a mesma linha do menor ao maior painel de um mesmo projeto, o que significa menos variação de fornecedor e menos código de item para compras administrar. Quando o padrão não cobre a instalação, avaliamos customização sob medida.
TC bipartido: quando instalar sem desenergizar o circuito
Existe projeto em que desligar o circuito para instalar ou substituir um transformador de corrente custa mais do que a peça em si. Numa planta que não pode parar, cada hora de parada tem preço. O TC bipartido abre em torno do condutor já energizado e elimina a necessidade de desconexão para instalação ou manutenção.
É uma característica de construção que resolve um problema operacional, não apenas elétrico: retrofit em painel existente, manutenção programada sem desligar a carga, substituição em campo sem impacto na produção.
O contraponto está nos tipos construtivos acima: os dois cortes no núcleo custam exatidão em relação ao tipo janela. Quando a aplicação exige o menor erro de medição possível, é essa variável que decide entre as duas construções.
TC resinado: proteção extra em ambiente agressivo
Ambiente com poeira condutiva, umidade ou variação térmica acentuada desgasta isolação convencional mais rápido do que o previsto em projeto. O encapsulamento em resina epóxi adiciona uma camada de proteção mecânica e de isolação contra esses fatores, o mesmo princípio de acabamento aplicado na linha de transformadores de potência para aplicação crítica.
Para quem especifica equipamento que vai operar em ambiente industrial não controlado, essa é a diferença entre uma peça que dura o ciclo de vida do projeto e uma que exige substituição antes do previsto. O impacto aparece no custo total de propriedade do painel, não na cotação inicial.
TC em SCADA: dado de campo em que a automação pode confiar
Um sistema SCADA é tão bom quanto o dado que chega até ele. Um transformador de corrente com classe de exatidão inadequada para o ponto de medição gera um erro que se propaga por toda a cadeia de supervisão, e que ninguém percebe até o dado de campo deixar de bater com o balanço de energia.
Especificar o TC para o ponto de instrumentação, e não apenas para o painel em geral, é o que dá estabilidade ao sistema de supervisão desde o primeiro dia de operação.
TC para religadores automáticos: robustez em rede de distribuição
Religador automático opera em rede de distribuição, exposto a curto-circuito, sobrecorrente transitória e ciclos de religamento sucessivos em intervalo curto. O transformador de corrente que alimenta a proteção desse equipamento precisa manter exatidão e confiabilidade sob esse regime, que é mais exigente do que a operação normal de um painel industrial.
É um dos casos em que a robustez frente a curto-circuito pesa tanto quanto a classe de exatidão na decisão de especificação.
Como testamos cada TC antes do embarque
100% dos transformadores de corrente produzidos passam por teste elétrico antes de sair da fábrica, não por amostragem. O laboratório mede tensão e corrente a vazio, erro e comportamento em saturação, ângulo de defasagem, indutância, isolação e polaridade.
São os mesmos parâmetros que definem se um TC vai se comportar como previsto em campo: erro e saturação confirmam a classe de exatidão declarada, e o ângulo de defasagem e a polaridade evitam retrabalho de instalação em painel e em malha de proteção.
Antes da cotação
Como especificar um transformador de corrente
Estas são as informações que a nossa engenharia pede para transformar uma cotação genérica em especificação sob medida. Quanto mais completa a lista, menor o risco de retrabalho depois da instalação.
- Aplicação: TC de medição, de proteção, ou ambas
- Corrente primária e secundária nominal, ou a relação de transformação (a secundária é tipicamente 1 A ou 5 A)
- Carga nominal do secundário em VA, o burden que o TC precisa alimentar
- Classe de exatidão exigida pelo projeto ou pela concessionária
- Tensão máxima do equipamento e nível de isolamento
- Frequência nominal
- Corrente de curto-circuito prevista e fator térmico
- Diâmetro interno mínimo e diâmetro externo máximo, definidos pelo condutor ou barramento e pelo espaço no painel
- Quantidade de núcleos para medição e para proteção
- Condição ambiental de instalação: interna, externa ou industrial agressiva
- Necessidade de instalação bipartida, sem desenergizar o circuito
- Tipo de acabamento
Especificações da linha de transformadores de corrente
| Classe de exatidão | a partir de 0,3% |
|---|---|
| Corrente secundária | 1 A ou 5 A |
| Classe de tensão | até 1,5 kV |
| Tensão de isolamento | até 4 kV |
| Classe térmica | A (105 °C); B (130 °C, sob consulta) |
| Diâmetro interno | 5 mm a 350 mm |
| Norma específica de TC | ABNT NBR6856 |
| Robustez a curto-circuito | conforme ABNT NBR5356-5 |
Parâmetros da linha padrão. Aplicação fora dessas faixas é avaliada caso a caso pela engenharia.
Perguntas que aparecem nesta especificação
Qual a diferença entre TC de medição e TC de proteção?
Um TC de medição precisa manter exatidão em condição normal de operação. Um TC de proteção precisa de comportamento previsível em condição de falta, incluindo corrente de curto-circuito muito acima da nominal, para que o relé atue no tempo certo. A ABNT NBR6856 classifica os dois como categorias distintas.
Como se calcula a relação de transformação de um TC?
É a razão entre a corrente primária nominal e a corrente secundária nominal. Em um TC 100/5 A, a relação é 20, então o valor lido no secundário precisa ser multiplicado por 20 para representar a corrente que circula no primário.
O que é classe de exatidão em um transformador de corrente?
É o erro máximo admissível entre a corrente real do circuito e a corrente indicada pelo TC, dentro da faixa de operação especificada. A linha Toroid parte de 0,3%.
O que é saturação em um transformador de corrente?
É o limite acima do qual o núcleo deixa de acompanhar a corrente primária e o TC perde suas características elétricas originais. A partir daí o secundário não reproduz mais fielmente o primário, a exatidão declarada deixa de valer e o instrumento precisa ser substituído.
O que acontece se o secundário de um TC ficar aberto?
Sem carga conectada para consumir a energia induzida no núcleo, a tensão no secundário sobe a valores perigosos. Isso pode gerar arco elétrico interno, superaquecimento e falha de isolação, além de risco de choque para quem opera o equipamento. O secundário precisa estar sempre conectado a uma carga nominal apropriada.
TC bipartido pode ser instalado sem desenergizar o circuito?
Sim. O TC bipartido abre em torno do condutor já energizado, o que elimina a necessidade de desconexão para instalação ou manutenção. Em contrapartida, os dois cortes no núcleo reduzem a exatidão em relação a um TC tipo janela, de núcleo contínuo.
Qual norma rege o transformador de corrente no Brasil?
A ABNT NBR6856 é a norma específica de transformadores de corrente. A ABNT NBR5356-5 trata da capacidade de resistência a curto-circuito, relevante para TC de proteção.
Comece pela restrição, não pelo código do produto
Se o seu painel tem restrição de espaço, exigência de exatidão específica, ou histórico de TC que não durou o esperado, descreva a restrição para o nosso time antes de fechar a especificação. É mais rápido do que comparar catálogos.
Orçamento técnico
Envie a especificação, ou só a restrição do painel. O nosso time responde com o dimensionamento.
Tensão, corrente, espaço disponível e norma aplicável. Se algum dado ainda não existe, a equipe ajuda a fechar.
